Spartan-6 fejlesztő board

Ezt a fejlesztőlártyát saját magam terveztem és forrasztottam be. Nagyjából tükrözi a 2010 körül elérhető technikai állapotot, illetve azokat a portokat, amelyeket akkor szükségesnek tartottam. Van rajta egy 4096 szín megjelenítésére képes RGB/VGA port, két PS/2-es port egér és billentyűzet számára, egy egyszerű RC szűrőn alapuló stereo hangkimenet, és egy USB Host port. Akkoriban elvetettem az SD kártyák használatát, és úgy gondoltam, hogy az USB Pendrive megfelel háttértárolónak. Ami persze igaz, de hiba volt lehagyni az SD kártyát. (Mai fejjel mindenképp tennék rá SD foglalatot és HDMI portot.) Hiánnyosságai ellenére jól használható mindenféle prototípus FPGA mag kifejlesztésére.

Az FPGA számára megtalálható rajta a JTAG programozói port, a PIC számára a szabványos Microchip programozó port, amin keresztül ezek az eszközök programozhatók a megfelelő programozó segítségével (pl. PicKit3). Ezek mellett egy 4Mb SPI Flash memóriát is ehlelyeztem rajta (M25P40), ami tartalmazhatja az FPGA konfigurációt, így a PIC nélkül is el tud indulni. A flash az FPGA chip alatt a jobb alsó sarkában található.

Klikk a képre a nagyításért

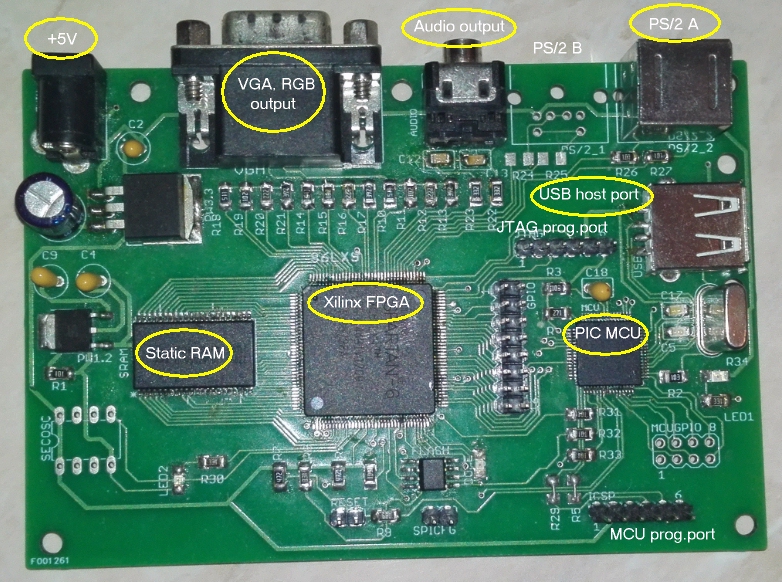

A fontosabb részegységek:

FPGA: Xlinix XC6SLX9-144P
SRAM: ISSI 256Kx16 static ram, 10 ns
PIC MCU: PIC24FJ256GB106, felelős az FPGA indításáért (a megfelelő mag betöltéséért), az I/O és eszközkezelésért
USB port: szabványos USB host csatlakozó, pl pendrive-hoz
VGA port: 3x4 bit RGB kimenet és két digitális szinkronjel kimenet
Audio port: stereo audio kimenet (Delta-sigma DAC konverteller meghajtva)

Képek:

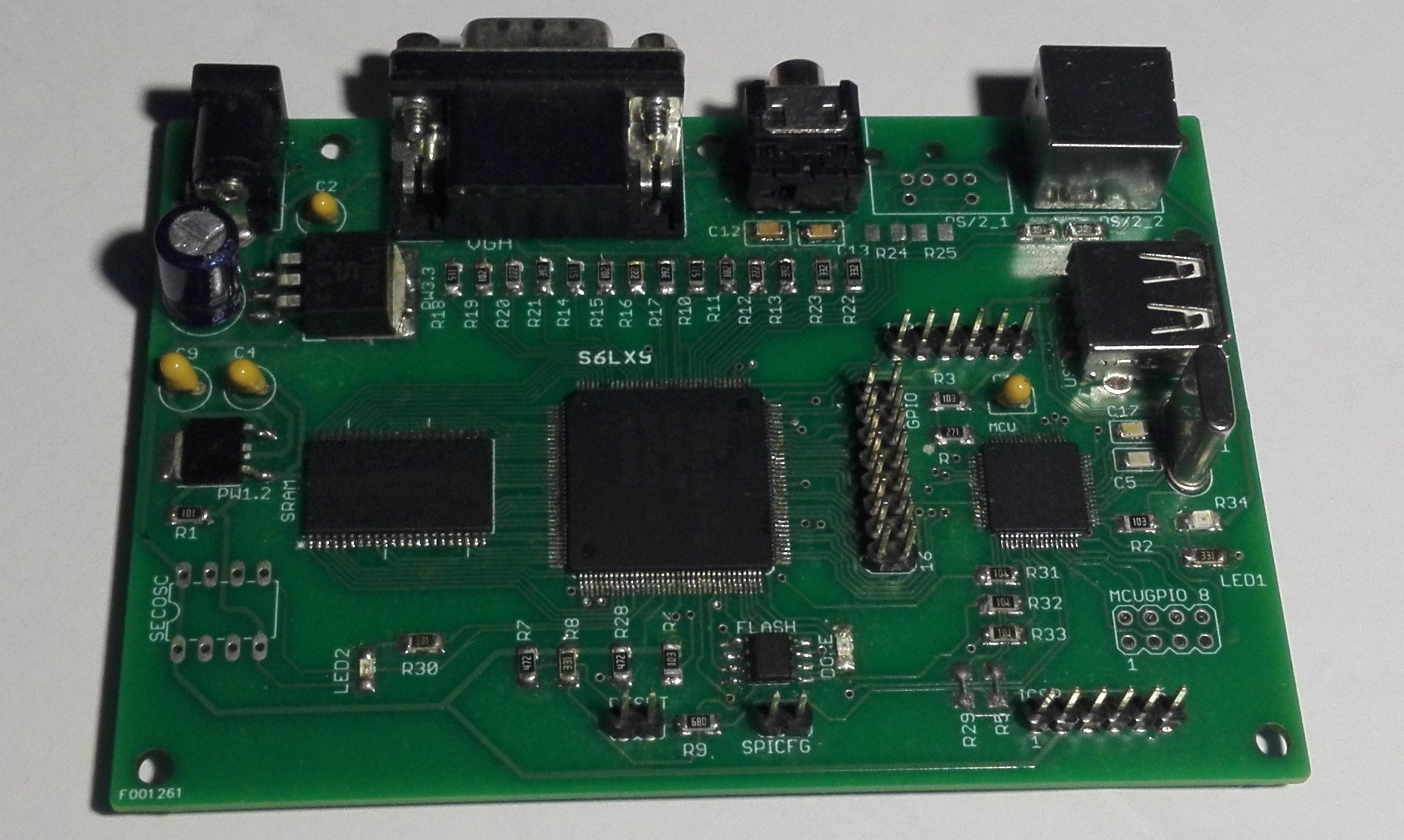

Felülnézetből (kicsit árnyékos)

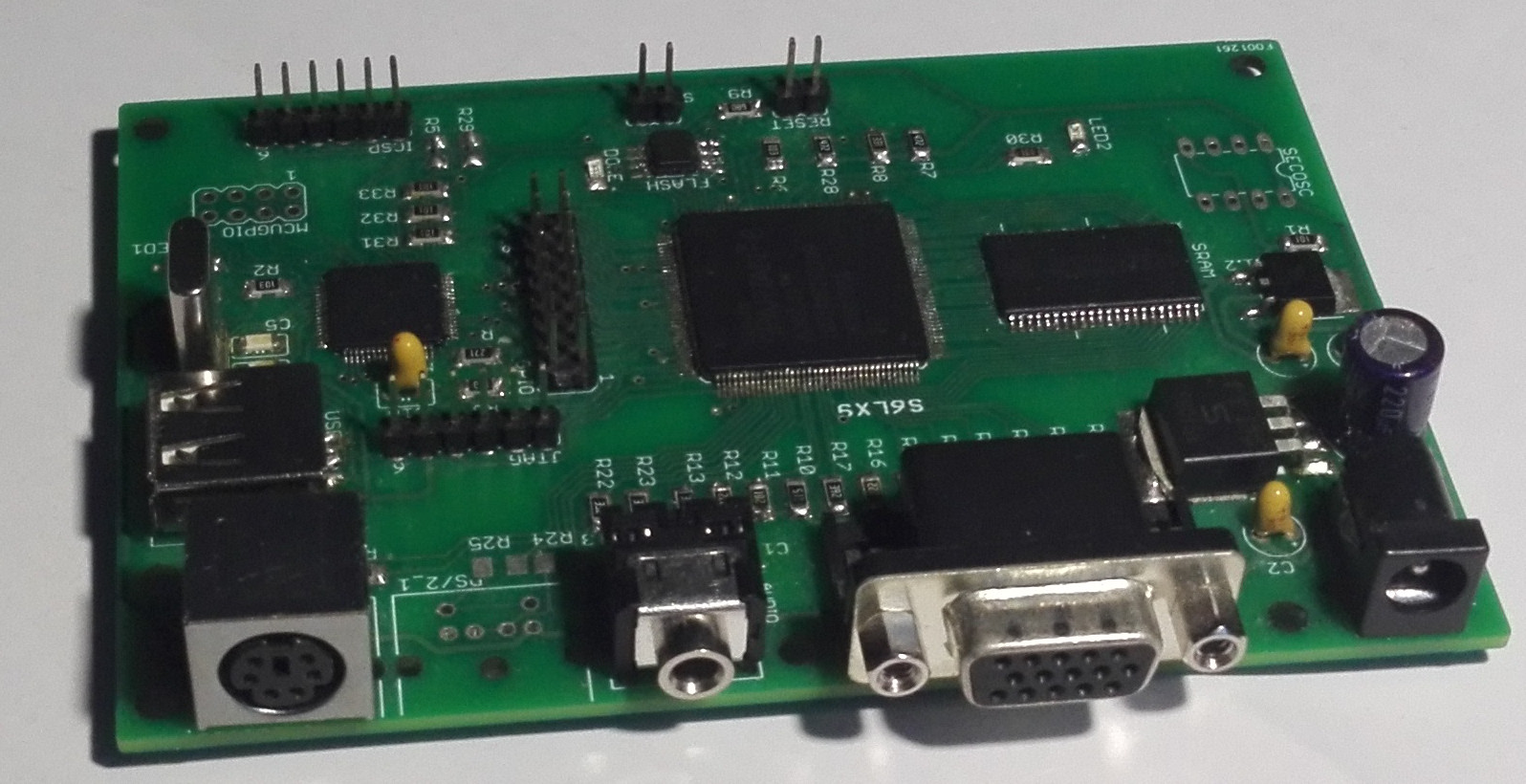

Felülről, előlről, csak, hogy ilyen is legyen

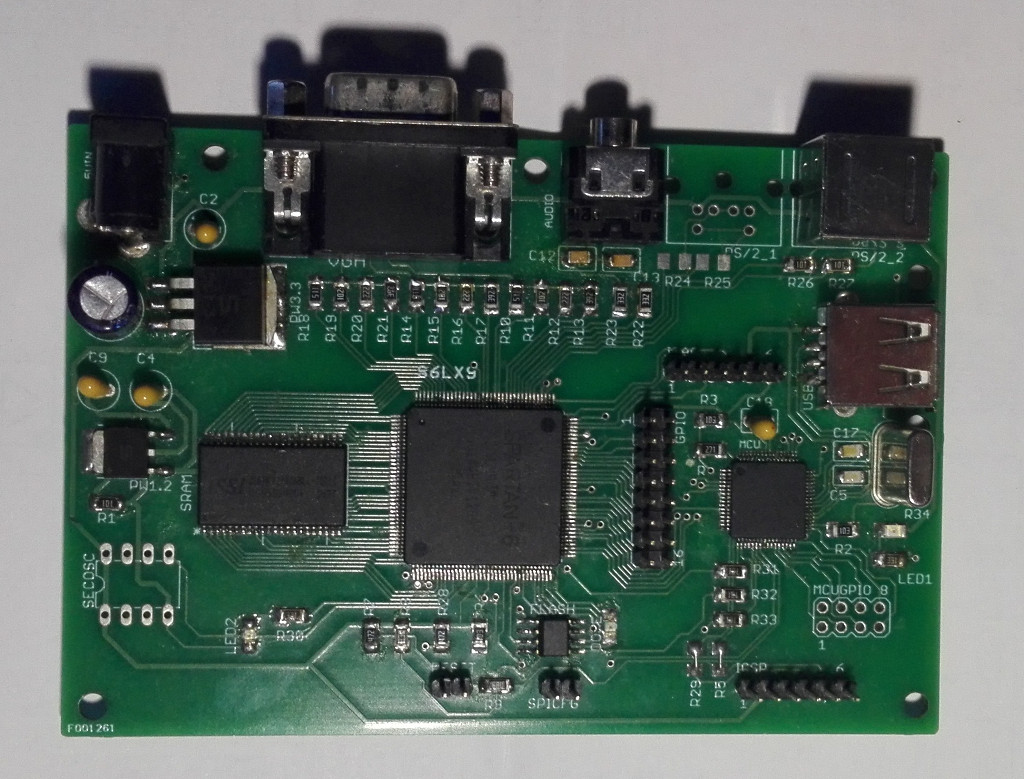

A beforrasztott csatlakozók. Csak egy PS/2-es port van egyelőre a lapon, de a másiknak is látszik a helye

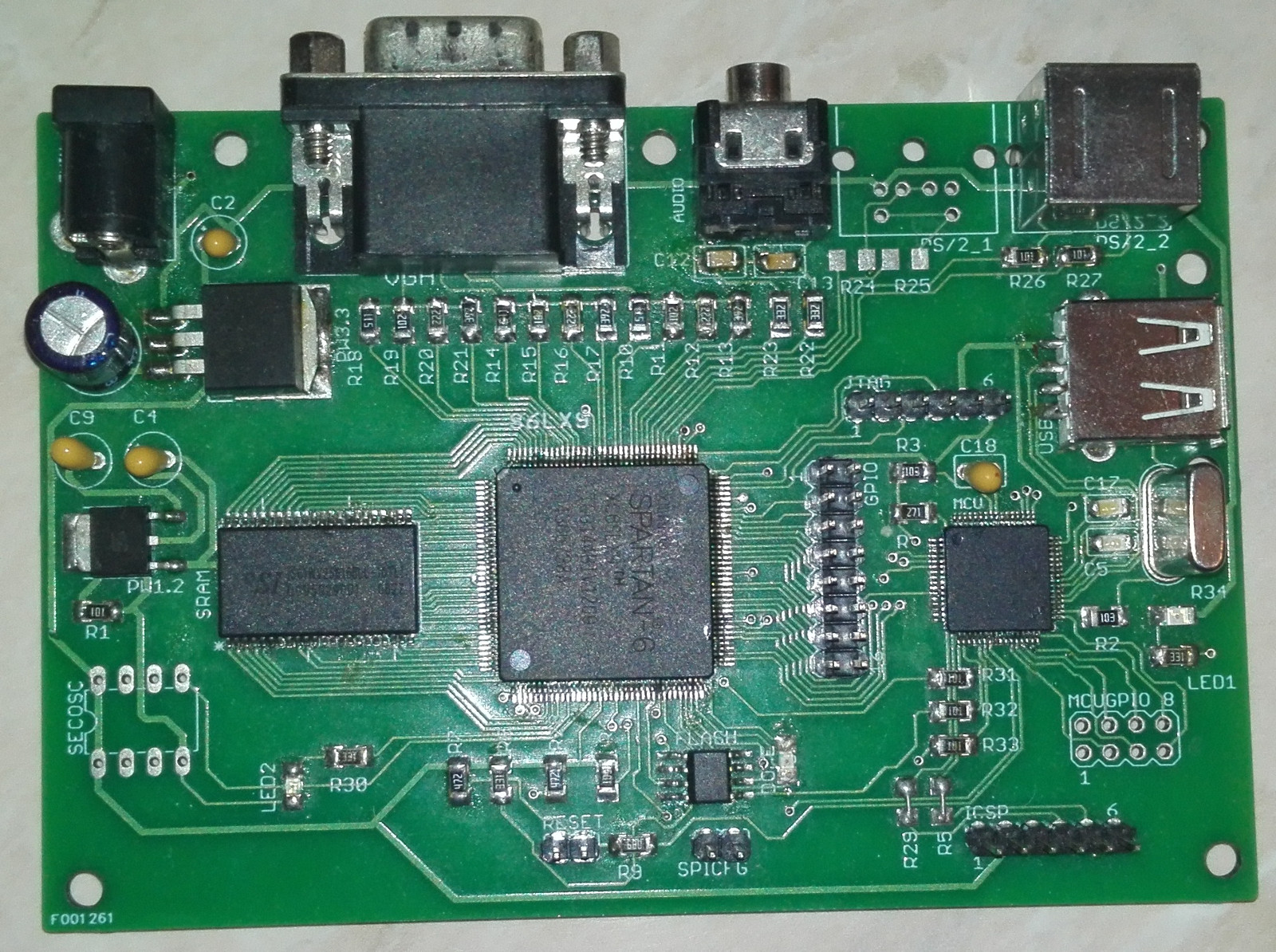

Még egyszer felülről

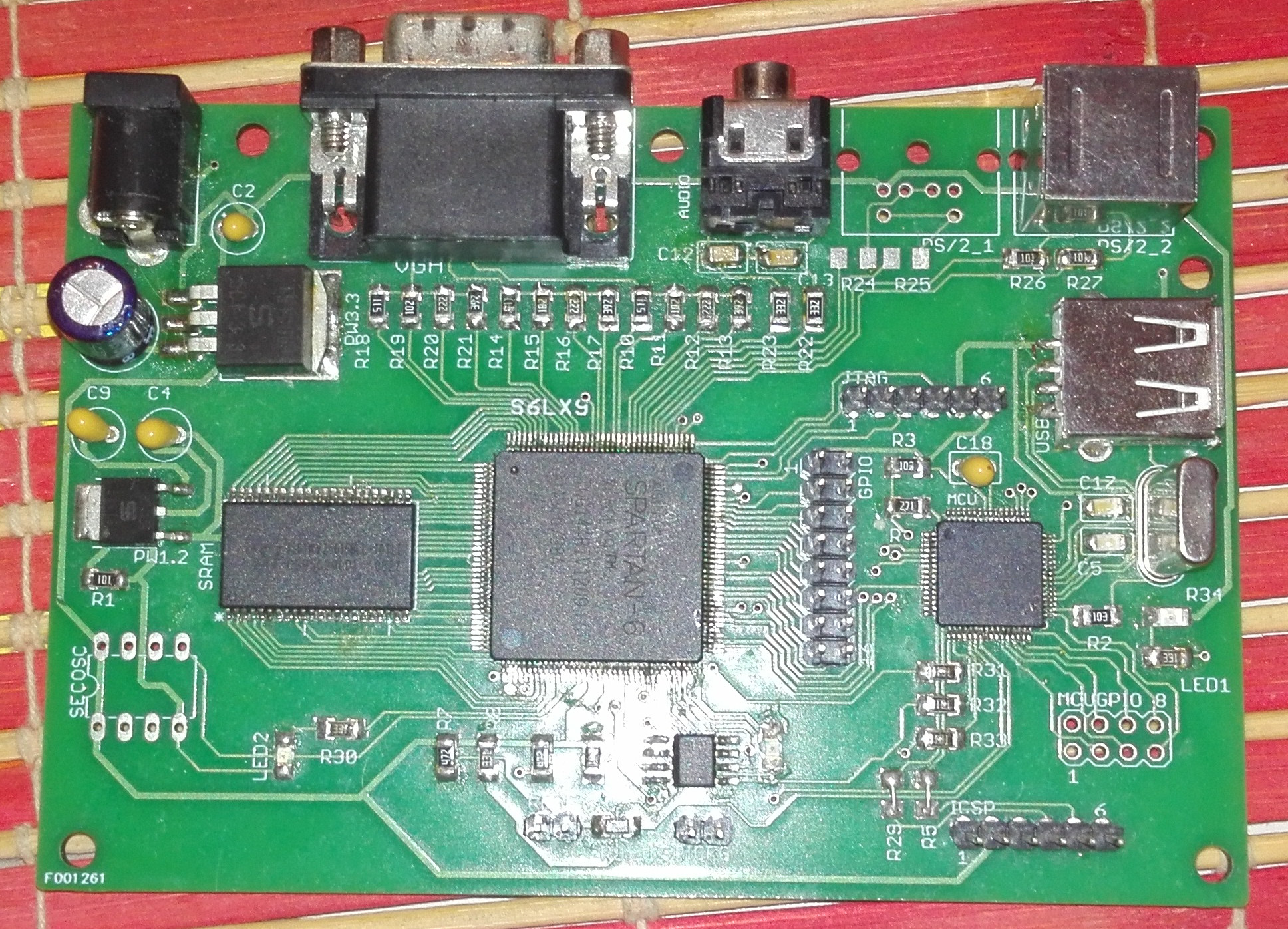

A konyhaaztalon is pózolt egyet. Becsillant, de azért még szép :)
